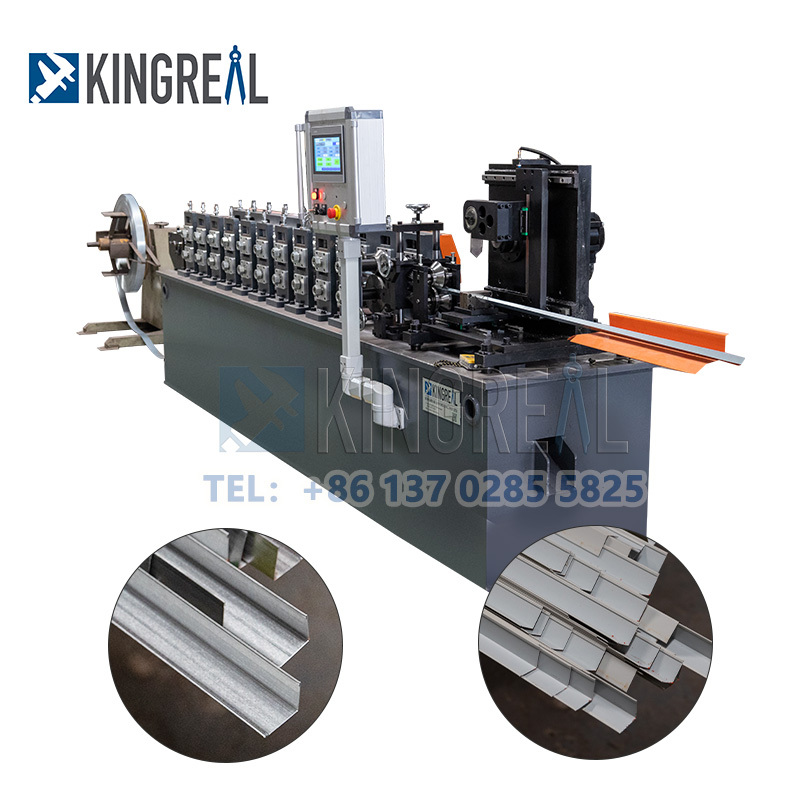

Machine de fabrication d'angles muraux

KINGREAL CEILING MACHINERY peut fournir une variété de solutions de fabrication de machines de fabrication d'angles de mur et de composants de conception avec différents paramètres pour les machines de fabrication d'angles de mur en fonction des besoins réels et des dessins des clients.

brand: KINGREAL CEILING MACHINERY
Origine des produits: Chine
Le délai de livraison: 90 jours
La capacité dapprovisionnement: 9999
télécharger:
2025-profilage.pdf

Envoyer enquête maintenant

Détails

Vidéo sur la machine de fabrication d'angles muraux

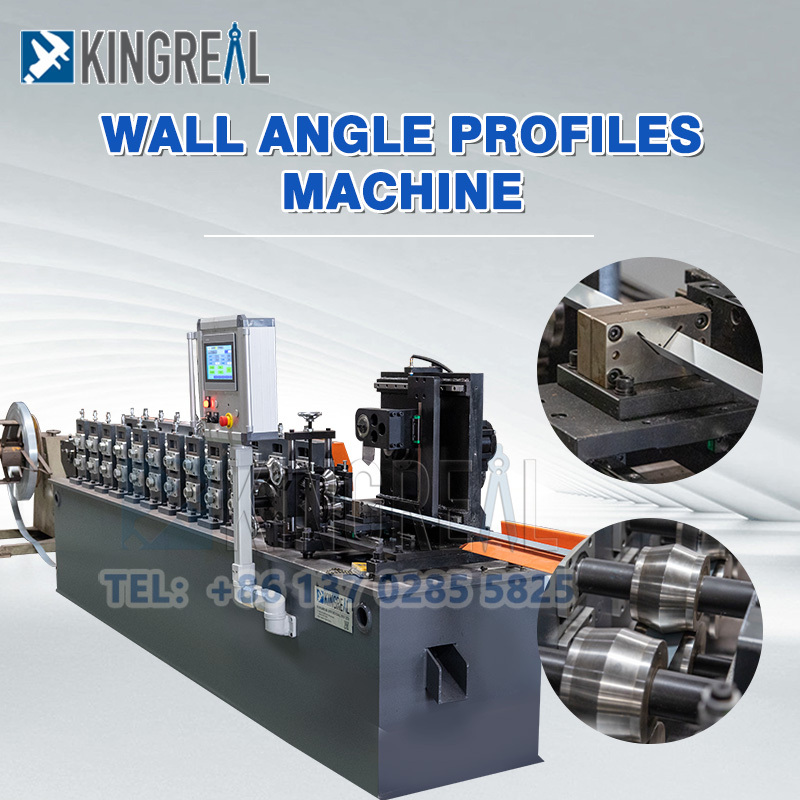

Présentation de la machine de fabrication d'angles muraux

Les machines de formage d'angles muraux sont des équipements spéciaux permettant de produire des angles de différentes tailles par usinage et fabrication. Les angles muraux sont des pièces essentielles du secteur de la construction et sont largement utilisés dans ce secteur. Ils servent notamment à supporter des charges et à suspendre des plafonds suspendus. Ces profileuses d'angles muraux sont conçues pour produire des angles muraux de haute qualité et précis à partir de matériaux métalliques tels que l'acier galvanisé ou le PPGI, d'une épaisseur comprise entre 0,4 et 1,0 mm.

Différents types d'angles muraux :

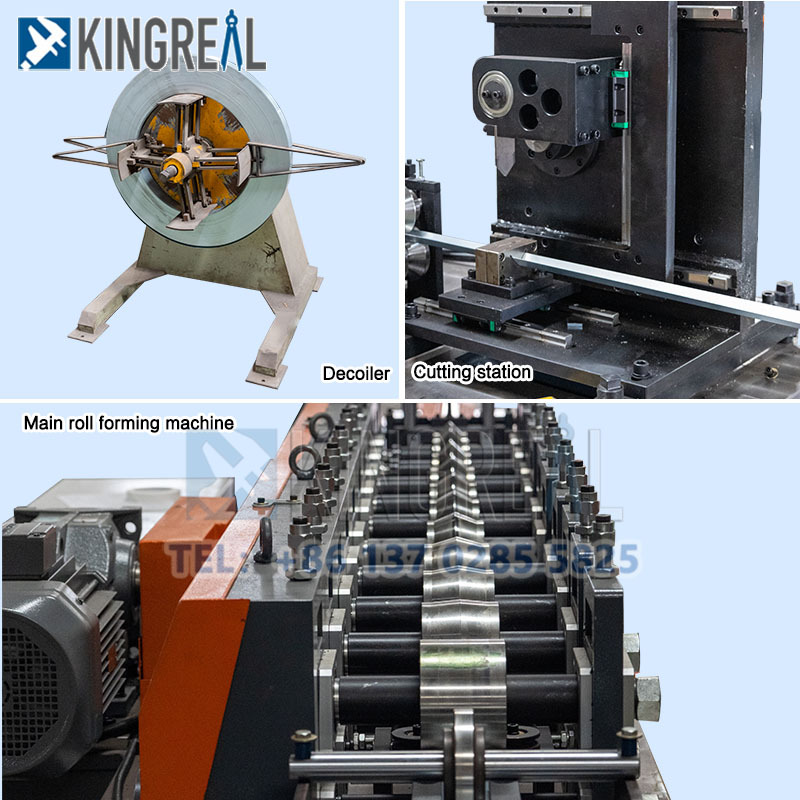

Processus de travail de la machine de formage de cornières murales

Dérouleur hydraulique

↓

Machine de formage de rouleaux principale

↓

Système de tonte des mouches

↓

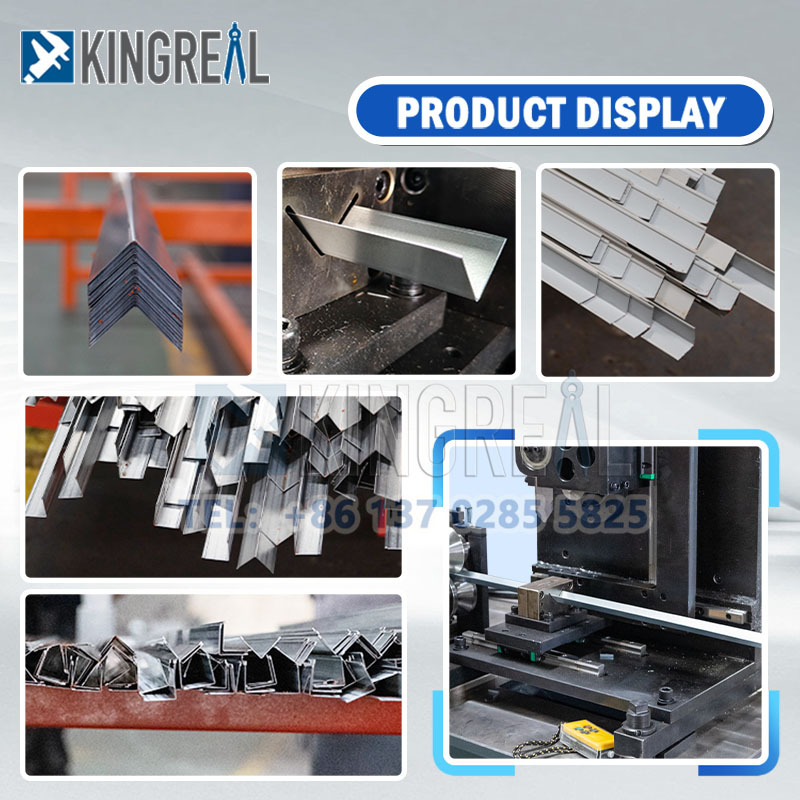

Tableau des produits

Paramètres de la machine de formage de rouleaux d'angle de paroi

Spécification	A. Dérouleur x une unité. 1. Capacité de charge : 1 100 kg 2. Spécifications de la bobine : OD : 1 200 mm. / ID : 480 – 510 mm. Largeur de bande : 100 mm. 3. Serrage manuel de la bobine 4. Entraîné par la machine de formage.
	B. Machine de formage à froid x une unité. 1. Modèle : type G-240-CL. (Type modifiable) 2. Supports de profilage : 10 supports avec support de guidage d'entrée. 3. La base de la machine est en acier à haute résistance avec une soudure précise, Traitement anti-stress. Chaque stand sera équipé d'un réducteur à vis sans fin individuel, et un arbre d'entraînement commun pour que tous les rouleaux fonctionnent simultanément. 4. Moteur principal entraîné : moteur de 7,5 CV avec onduleur de 7,5 CV. 5. Rouleaux de formage : un jeu complet. 6. Arbre du rouleau : Ø40mm, en matériau S45C. 7. Rouleaux : utilisez le matériau SKD11 avec traitement thermique sous vide, la dureté est HRC 58-61, résistant à l'usure et durable.
	C. Dispositif de coupure automatique hydraulique x une unité 1. La lame de coupe est en matériau SKD11 avec traitement thermique sous vide, Dureté HRC 58 – 61, résistant à l'usure, structure en acier, longue durée de vie. 2. La conception unique permet un fonctionnement sans problème. 3. Longueur de coupe : 1 m à 4 m. Longueur réglable. Tolérance de longueur de ± 3 mm. 4. Groupe hydraulique (3 CV) : 1 ensemble. 5. Lame de coupe : 3 jeux.
	D. Tableau de sortie de produit (3,5 mètres) x une unité. Table de sortie de matière pour la collecte des pièces finies.
	E. Système de contrôle électrique PLC x une unité. 1. Contrôleur PLC Mitsubishi x 1 jeu 2. Panneau de commande HMI x 1 jeu. 3. La tension électrique sera confirmée avant de passer commande.

Sélection de différentes options de production – Machine de fabrication d'angles muraux

(1) Dérouleur pour profileuse d'angles muraux

Pour le choix du dérouleur, les utilisateurs peuvent choisir entre un dérouleur simple ou double. Ce dernier permet de dérouler à gauche et de charger la matière à droite, garantissant ainsi un approvisionnement constant en matières premières. Cette configuration évite les temps d'arrêt dus aux pénuries de matières premières, améliorant ainsi considérablement l'efficacité globale de la production.

Par exemple, en cas de forte demande de production, un dérouleur à double tête permet une connexion sans faille pour assurer la continuité et la stabilité de la profileuse de cornières. Cette conception permet non seulement d'augmenter le volume de production par unité de temps, mais aussi de réduire les pertes de temps liées au changement de bobines, améliorant ainsi les avantages économiques et la capacité de production.

(2) Machine de formage de rouleaux pour machine de fabrication d'angles muraux La profileuse est l'un des équipements les plus importants du processus de production des cornières murales. La diversité et la flexibilité de sa configuration influencent directement la qualité, l'apparence et la fonctionnalité du produit fini.
*1 Rouleau pour machine de fabrication d'angles muraux* Le rouleau de la profileuse peut être configuré de différentes manières selon les besoins du client. Il peut par exemple être équipé d'un rouleau de gaufrage. Ce rouleau permet non seulement de créer un beau motif sur la surface du produit fini, mais aussi d'améliorer considérablement l'effet antidérapant. Cette conception est cruciale dans de nombreux scénarios d'application, notamment dans les domaines où des performances antidérapantes sont requises, améliorant ainsi efficacement l'expérience utilisateur et la sécurité du produit. De plus, le rouleau peut être gravé du logo souhaité par le client. Le logo est ainsi imprimé directement sur la surface du produit fini. Cette personnalisation renforce non seulement la valeur de la marque, mais aussi sa compétitivité.
2 Dispositif à jet d'encre pour machine de formage de rouleaux d'angle de paroi Afin d'améliorer la capacité de production personnalisée de la profileuse, les clients peuvent choisir d'installer un système à jet d'encre. Grâce à ce système, le logo souhaité peut être pulvérisé sur la surface du produit fini pendant le formage. Cette flexibilité permet aux clients d'ajuster le logo en temps réel sur le panneau de commande selon leurs besoins, pour une production véritablement personnalisée.
③ Bouclier de protection pour machine de fabrication d'angles muraux Afin d'améliorer la sécurité opérationnelle, la profileuse de cornières peut être équipée d'un écran de protection. Lorsque la machine est en fonctionnement, cet écran isole efficacement l'opérateur du contact avec les pièces mécaniques, réduisant ainsi les risques d'accident. Cette conception assure non seulement la sécurité des travailleurs, mais répond également aux normes de sécurité élevées de la production moderne.
④ Machines de fabrication d'angles muraux à spécification unique et multi-spécifications Les profileuses d'angles muraux se divisent en deux types : mono-spécification et multi-spécifications. Les mono-spécifications sont adaptées à la production de produits de dimensions fixes, tandis que les multi-spécifications offrent une grande flexibilité. Elles permettent de produire facilement des produits finis de différentes dimensions grâce à un réglage automatique de la largeur et de l'étroitesse. Cette flexibilité de réglage permet à la profileuse d'angles muraux de répondre aux besoins variés du marché.

(3) Système de cisaillement pour machine de fabrication d'angles de murs

Le système de cisaillage est également indispensable au processus de production de la profileuse de cornières murales. Cette dernière est équipée d'une cisaille pivotante. Cette conception permet non seulement de maintenir une excellente précision de cisaillage lors de la production à grande vitesse, mais aussi de répondre efficacement aux exigences de cisaillage de différents matériaux. Les avantages de la cisaille pivotante résident dans sa vitesse de coupe élevée et sa haute qualité, garantissant des bords nets et lisses, améliorant ainsi l'aspect visuel et les performances globales du produit.

D'autres configurations de la profileuse de cornières murales sont équipées de cisailles volantes, dont la flexibilité et l'efficacité garantissent la production. Ce système permet un cisaillage précis à grande vitesse, adapté à la production en série. Cette méthode de cisaillage performante permet aux entreprises de répondre rapidement et efficacement aux commandes de grande envergure.

(4) Station de poinçonnage pour machine de fabrication d'angles muraux (en option)

La configuration du poste de poinçonnage dépend des besoins spécifiques du client. Si le client souhaite produire des cornières perforées, le moule de poinçonnage peut être personnalisé pour répondre aux différents diamètres et types de trous.

Par exemple, le client peut avoir besoin de produire différents types d'angles muraux perforés. KINGREAL CEILING MACHINERY a équipé la machine de fabrication d'angles muraux d'une station de poinçonnage hautement flexible, qui peut rapidement changer de moule sur la même ligne de production, améliorant considérablement la flexibilité et l'efficacité de la production.

(5) Unité d'emballage automatique pour machine de fabrication d'angles muraux (en option)

Le choix d'une unité d'emballage automatique dépend également des exigences d'automatisation du client. L'équipement est doté d'un moletage sur le rouleau convoyeur pour augmenter la friction et améliorer la stabilité du matériau. L'emballage automatique permet non seulement de réduire les coûts de main-d'œuvre, mais aussi d'améliorer l'efficacité globale de la production.

La machine d'emballage automatique permet d'emballer rapidement les produits finis après la production, réduisant ainsi les interventions manuelles et améliorant la continuité de la production. Cette méthode d'emballage efficace améliore non seulement l'efficacité du travail, mais garantit également la sécurité des produits finis pendant le transport et réduit les pertes dues aux erreurs humaines.

Avantages de la machine de formage de rouleaux d'angle de paroi

	1. Machine de fabrication d'angles muraux à grande vitesse La vitesse de production de la profileuse de cornières murales peut atteindre 120 m/min. Une telle efficacité permet aux entreprises de prendre l'initiative sur le marché. Cette capacité de production rapide augmente non seulement le rendement par unité de temps, mais apporte également des avantages économiques majeurs, notamment en cas de commandes urgentes, permettant de répondre rapidement aux besoins des clients.
	2 Produits finis de différentes tailles Grâce au panneau de commande PLC, les utilisateurs peuvent saisir directement les paramètres, et le rouleau de la profileuse ajuste automatiquement la largeur pour produire des produits finis de différentes tailles. Les clients peuvent facilement produire des cornières de différentes tailles, telles que 30 x 30 mm et 40 x 40 mm. Cette flexibilité permet à la profileuse de s'adapter aux différents besoins du marché et d'optimiser le taux d'utilisation de la ligne de production.
	③ Différents types d'angles muraux Le marché présente une demande variée en cornières murales, et le changement des rouleaux de formage est particulièrement important. Grâce à la conception du support interchangeable, les utilisateurs peuvent facilement changer de rouleaux pour produire différents types de cornières murales. Cette flexibilité améliore non seulement l'efficacité de la production, mais répond également à la demande de diversification des produits des clients.
	④ Machine de formage de cornières de murs entièrement automatisée La machine de fabrication d'angles muraux est entièrement automatisée : déroulement, alimentation, formage, poinçonnage de logos, de trous, de graduations, découpe et empilage automatique. Cette conception améliore non seulement l'efficacité de la production, mais réduit également le risque d'erreurs humaines et garantit la stabilité et la fiabilité du processus de production. Un seul opérateur est nécessaire pour les opérations auxiliaires, ce qui réduit considérablement les coûts de main-d'œuvre.
	⑤ Machine de formage de rouleaux d'angle de paroi de haute précision La machine de fabrication d'angles muraux offre une grande précision de production, avec une marge d'erreur de ± 1,0 mm sur le produit fini. Cette précision élevée garantit la qualité du produit fini et répond aux exigences strictes des clients. Dans de nombreux domaines d'application exigeants, cette précision est essentielle pour garantir la performance et la fiabilité du produit.
