Comment fonctionne un plafond à cellules ouvertes ?

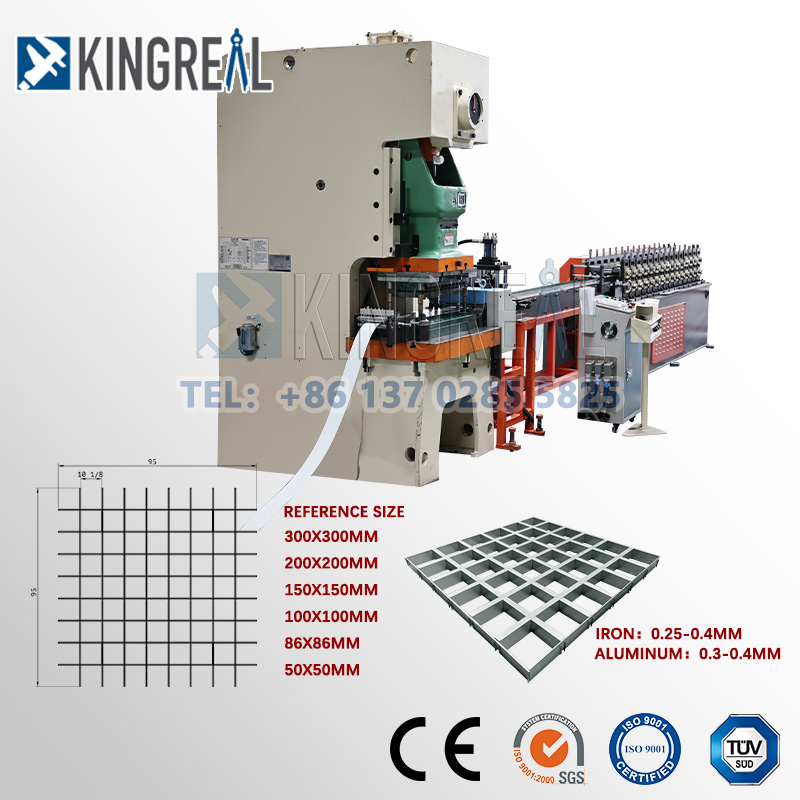

Lors de la décoration de notre nouvelle maison, nous utilisons souvent des grilles de plafond pour gérer nos plafonds. L'avancement de la technologie de décoration a conduit à une variété de types et de styles de grilles de plafond, les plafonds à cellules ouvertes étant très populaires actuellement. KINGREAL CEILING MACHINERY est un fabricant professionnel demachines de formage de rouleaux de plafond à cellules ouvertes. Si vous avez des questions, n'hésitez pas à nous consulter ! Alors, qu'est-ce qu'un plafond à cellules ouvertes exactement ? Laissez-moi vous l'expliquer en détail.

Pour comprendre les plafonds à cellules ouvertes, nous devons d'abord savoir ce qu'ils sont. Un plafond à grille ouverte est un plafond constitué d'un motif quadrillé, généralement une structure à mailles ouvertes. Les dalles de plafond à grille ouverte sont couramment vues dans divers endroits tels que les restaurants élégants, les halls d'exposition simples et modernes, les aéroports spacieux et lumineux, les bars uniques, les grands centres commerciaux et les stations de métro bondées. Les dalles de plafond à grille ouverte confèrent à ces endroits des caractéristiques distinctes et créent souvent une impression visuelle saisissante.

(1) Économies de matériaux

Il s’agit de la méthode la plus efficace en termes de matériaux pour les mêmes conditions de charge, ce qui réduit la quantité de matériaux de structure de support nécessaires.

(2) Rentable

 Économies sur les matériaux, la main d’œuvre et le temps de construction, et ne nécessite aucun nettoyage ni entretien.

(3) Installation facile

 Peut être installé par une seule personne à l'aide de boulons sur des supports préinstallés.

(4) Temps de construction court

 Pas besoin de traitement sur site ; l'installation est très rapide.

(5) Durabilité

Traité par galvanisation à chaud pour une résistance à la corrosion, aux chocs violents et à la pression.

(6) Esthétique moderne

Aspect attrayant, conception standard, bonne ventilation et transmission de la lumière, donnant une sensation de douceur et de modernité.

(7) Structure légère

 Utilisation minimale de matériaux, structure légère et facile à accrocher.

(8) Empêche l'accumulation de débris

 Ne retient pas l’eau de pluie, la neige ou la poussière.

(9) Réduit la résistance au vent

De bonnes performances de ventilation signifient moins de résistance au vent en cas de vents forts, réduisant ainsi les dommages causés par la charge du vent.

(1) Normes relatives aux dalles de plafond à grille ouverte :10 mm ou 15 mm d'épaisseur, avec des hauteurs disponibles en 40 mm, 60 mm et 80 mm.

(2) Tailles de grille en aluminium :50x50mm, 75x75mm, 100x100mm, 125x125mm, 150x150mm, 200x200mm.

(3) Tailles courantes des grilles de feuilles (mm) :10x10, 15x15, 25x25, 30x30, 40x40, 50x50, 60x60.

(1) Lignes de marquage

Utilisez un niveau pour marquer les points horizontaux sur chaque mur (ou colonne) de la pièce (pour les murs longs, marquez plusieurs points entre eux). Tracez une ligne de niveau (généralement à 500 mm au-dessus du sol), mesurez la hauteur de conception du plafond et marquez cette ligne le long des murs (ou des colonnes). Ce sera la ligne inférieure du plafond à cellules ouvertes. Marquez également la position des poutres principales sur la dalle de béton en fonction de la disposition de la grille du plafond. Les poutres principales doivent s'étendre du centre du plafond vers les côtés, avec un espacement maximum de 1 000 mm, et marquez les points de fixation des tiges de suspension, espacés de 900 mm à 1 000 mm. S'il y a des poutres et des tuyaux dont les points de fixation dépassent les exigences de conception, des points de fixation supplémentaires doivent être ajoutés.

(2) Fixation des tiges de suspension

Utilisez des boulons à expansion pour fixer les tiges de suspension, qui peuvent être constituées de tiges de 6 mm de diamètre. Les tiges peuvent être en acier étiré à froid ou en acier rond, ce dernier devant être redressé mécaniquement. Une extrémité de la tige doit être soudée à un support d'angle L30x30x3 (le diamètre du trou du support d'angle doit correspondre au diamètre de la tige et des boulons à expansion), et l'autre extrémité peut avoir une tige filetée supérieure à 100 mm, ou vous pouvez acheter des tiges filetées préfabriquées et les souder. Les tiges de suspension finies doivent être traitées contre la rouille et fixées à la dalle de plancher avec des boulons à expansion, en utilisant une perceuse à percussion pour faire des trous légèrement plus grands que le diamètre des boulons.

(3) Installation de poutres en acier léger

Les poutres en acier léger doivent être suspendues aux tiges (cette étape peut être ignorée si le plafond est bas et passer directement à l'étape suivante). En général, on utilise des poutres en acier léger de 38 mm, espacées de 900 mm à 1 000 mm. Les poutres doivent être installées parallèlement à la longueur de la pièce et cintrées avec une hauteur de 1/200 à 1/300 de la portée de la pièce. Les sections en porte-à-faux ne doivent pas dépasser 300 mm ; sinon, des tiges supplémentaires doivent être ajoutées. Les joints des poutres principales doivent être des joints bout à bout, les joints adjacents étant décalés. Une fois les poutres en acier léger suspendues, elles doivent être grossièrement nivelées. Pour les plafonds de plus de 15 m de portée, ajoutez une grande poutre tous les 15 m sur les poutres principales, perpendiculairement et solidement soudée aux poutres principales.

(4) Installation des clips à ressort

Reliez les clips à ressort aux poutres en acier léger à l'aide de tiges (si le plafond est bas, vous pouvez installer les clips à ressort directement sur les tiges pour éviter cette étape), espacées de 900 mm à 1 000 mm, puis clipsez les clips à ressort sur les tiges.

(5) Assemblage des poutres principales et secondaires de la grille

Pré-assembler les poutres principales et secondaires de la grille selon les plans de conception.

(6) Installation du plafond à cellules ouvertes

Accrochez le plafond à cellules ouvertes préassemblé à l'aide de crochets à travers les trous de la poutre principale. Connectez et ajustez le plafond à cellules ouvertes jusqu'à ce qu'il soit de niveau.

(1) Précision de la position du plan de plafond

En raison de la grande surface de chaque couche, assurez-vous que la grille métallique est alignée verticalement ou parallèlement aux panneaux de laine minérale, le plafond aux murs et les colonnes. Mesurez les axes pertinents sur le mur et les colonnes et utilisez ces lignes de référence pour le nivellement et le plâtrage afin de vous assurer que les murs sont parallèles aux axes et que les surfaces adjacentes sont perpendiculaires. Utilisez-les comme plan de référence pour la position du plafond.

(2) Forme et hauteur de l'arc

 La hauteur de l'arc peut être d'environ 1/200 de la portée de la colonne (pour un espacement des colonnes de 8 m).

(3) Position de la tête du gicleur d'incendie

La position plane de la tête d'arrosage ne doit pas chevaucher les barres de la grille et doit être droite dans les deux sens. Créez un grand coude supérieur à 900 mm au sommet de la colonne montante de l'arroseur pour des réglages précis.

(4) Ouvertures d'inspection de l'équipement

Étant donné que plusieurs tuyaux du plafond à cellules ouvertes sont équipés de vannes de réglage, laissez les ouvertures d'inspection dans les positions correspondantes, même si elles ne sont pas alignées. Découpez d'abord les trous, puis ajoutez des coins en aluminium autour des trous (peints de la même couleur que la grille), en plaçant les coins en aluminium en retrait de 2 mm de la surface de la grille. Enfin, ajustez et installez les bandes de grille découpées dans les trous sur les coins en aluminium.

(5)Traitement des nœuds entre le plafond et les murs/colonnes

 Pour les raccordements avec des poteaux carrés, utilisez des cornières en aluminium de 20 mm x 20 mm pour coordonner les poutres de bordure des panneaux de laine minérale. Pour les raccordements avec des poteaux ronds, utilisez des anneaux de tuyau en acier inoxydable de 35 mm pour la fermeture.

L'espace ouvert unique du système de plafond à cellules ouvertes en aluminium est bénéfique pour l'aménagement d'installations de ventilation et de gicleurs sans affecter l'effet visuel global. Il est également facile à assortir à divers luminaires et appareils, possède une forte fonction antioxydante, peut être monté et démonté plusieurs fois et facilite la maintenance des équipements. Cela en fait un choix populaire pour de nombreux grands espaces commerciaux.
